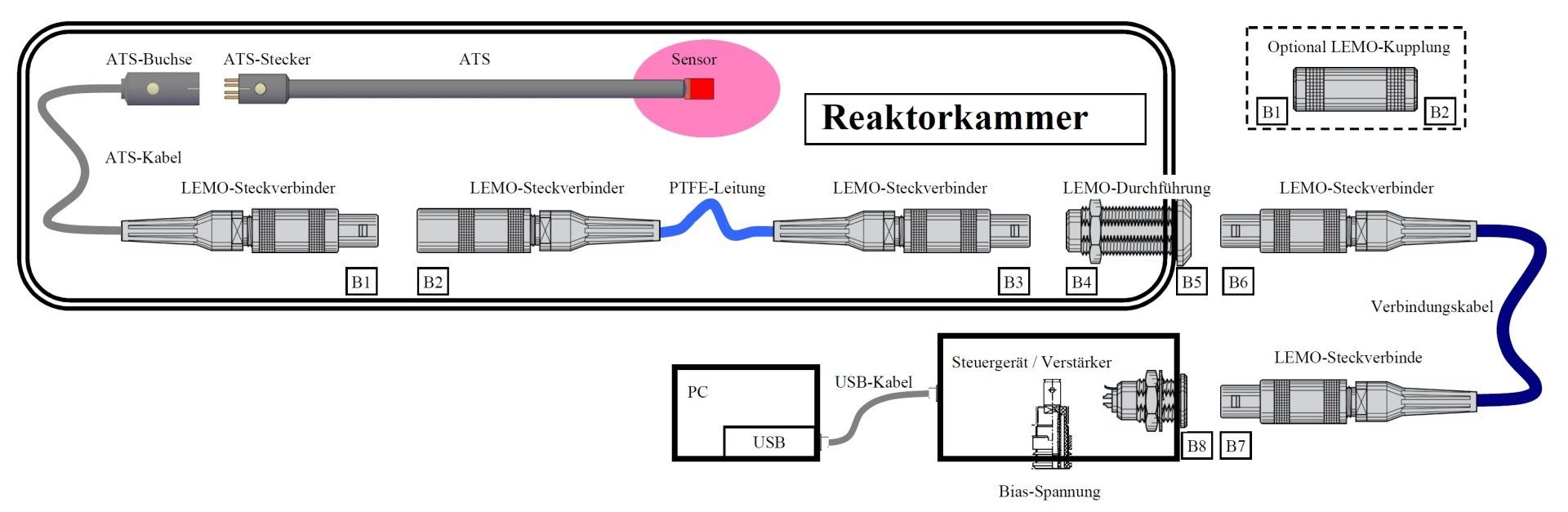

Sonde mit Sensor und Steckverbinder

• metallisierte Sensoroberfläche, an die über die Steuereinheit eine Bias-Spannung bis 500 V angeschlossen werden kann
• Lieferung auch mit Doppelsonde  zur richtungsabhängigen Messung des Energieeintrages (Dazu gehören vollkommen andere Systemkomponenten)
• Länge des Sondenschaftes von 5 bis 50 cm, je nach Kundenanforderung
• spezieller Stecker zur Verbindung mit dem Sondenkabel

Sondenkabel

• vakuumtaugliches Verbindungskabel zwischen Sonde und Vakuumdurchführung
• Ummantelung bestehend aus widerstandsfähigem Edelstahlgeflecht
• Kabellänge von 0,2 m bis 4 m, je nach Anforderung des Kundenan
• spezieller sondenseitiger Stecker
• LEMO-Stecker als Verbindungsstück zur Vakuum-Durchführung. Bei Verwendung anderer Durchführungen Steckertyp nach Anforderung des Kunden

Vakuumdurchführung

• standardmäßig wird eine LEMO-Vakuum-Durchführung ausgeliefert, die auf einem Blindflansch KF40 montiert ist
• andere Durchführungen auf Anfrage
• Montage auch auf Durchführungen anderer Größen und anderen Typen möglich, wie ISOK oder CF
• Verwendung anderer Typen von Durchführungen auf Anfrage

Verbindungskabel zur Steuereinheit

• mehrpoliges Verbindungskabel zwischen der Vakuum-Durchführung und der Steuereinheit
• Länge von 1,5 m bis 12 m, je nach Anforderung des Kunden
• standardmäßig mit LEMO-Steckverbindern besetzt, sondenseitig je nach Durchführungsart auch mit anderen passenden Typen von Steckverbindern

Externe Steuereinheit

• Dient zur Bereitstellung der Versorgungsspannun-gen für die Sonde, ihrer Steuerung, der Temperaturregelung sowie dem Erfassen und der Verarbeitung der Messwerte
• Über eine USB-Schnittstelle werden die Messwerte an den Computer übertragen sowie Steuerbefehle empfangen.
• Eingestellte Parameter zum Messregime und der Temperaturregelung werden gespeichert und bleiben nach dem Ausschalten erhalten

Basis-Software zum Betrieb mit extnterner Steuereinheit

• Konfiguration des Messvorganges, wie z.B. Abtastrate der Messwerte, Koeffizienten der Temperaturregelung und Solltemperatur der Sonde
• fortlaufende Darstellung der Messwerte in einem einfachen Diagramm
• Speicherung der Messwerte von Temperatur und Heizleistung der Sonde in einer Textdatei in Tabellenform

Interne Steuereinheit (optional)

• Im Computer integrierte Wandlerkarte zur Übertra-gung der Steuersignale und empfang der Messwerte
• Dazu wird eine extern angeschlossene Siganlanpassung geliefert, die mit der Wandlerkarte durch ein spezielles Kabel verbunden ist
• Sämtliche Aufgaben der Steuerung, Regelung, Messwertaufnahme und Messwertverarbeitung werden bei dieser Variante durch eine im Computer installierte spezielle Software übernommen.
• Diese Ausführungsvariante ist besonders für FuE-Fragestellungen interessant, da sie mehr Freiheitsgrade für die Gestaltung des Messvorganges und der Messwertverarbeitung zulässt.
• Aber auch für industrielle Anwendungen, um die Integration in bestehende Anlagensysteme zu ermöglichen

Analysesoftware „curve“ (optional)

• Grafische Visualisierung von Funktionen aus Werte-tabellen, die mit der Steuersoftware der Sonde gespeichert wurden sowie auch beliebiger Formate
• Komfortable interaktive Variation der grafischen Darstellung durch einfachen Mausklick (Zoom, Verschieben, Glättung, Fittung usw.)
• Abschnittsweise Fittung der Messwerte und Analyse auf Niveauunterschiede des Verlaufes der Heizleistung des Sensors zu benachbarten Abschnitten
• Automatische Kompensation von Messwertdriften, die durch fremde Wärmequellen verursacht wurden.
• Bestimmung der Funktionsgleichung von Driften
• Automatische Ermittlung der Energiewerte beliebig langer Messreihen unter Berücksichtigung der aufgetretenen Driften und Regelschwingungen
• Ausgabe der berechneten Energieeinträge in Tabellenform
• Herabsetzung des Zeitaufwandes auf bis zu 1/100 gegenüber der Messwertermittlung mit anderen Systemen
• Keine Ansteuerung der Sonde oder Aufzeichung von Messwerten online

Software für Variante mit einer internen Wandlerkarte (optional)

• Konfiguration des Messvorganges, wie z.B. Abtast-rate der Messwerte, Koeffizienten der Temperaturregelung und Solltemperatur der Sonde.
• Vorgabe von Schwellwerten für den Energieeintrag. Bei Überschreitung kann ein Warnsignal an ein externes Gerät oder eine Nachricht per Netzwerk weitergegeben werden.
• Überwachung des zeitlichen Verlaufes der Heizleistung der Sonde bezüglich der Messwertstreuung (hervorgerufen z.B. durch Störsignale) und ihrer Drift
• Variable Vorgabe für die Maximalwerte von Strom, Spannung und Heitleistung zum Schutz der Sode
• Weitergabe einer Meldung bei Ausfall der Sonde
• Fernsteuerung der Software durch einen Host-Computer in einem Netzwerk (LAN, Protokoll: TCPIP)
• Alle Funktionen der Software "curve" sind in dieser Software integriert !
• Auch bei laufender Messung kann der Energieeintrag entsprechend diesen Modulen berechnet werden, ohne die Messwertaufnahme zu stören.
• Umfangreiche Service-Module integriert, wie die Widerstandsmessung der Zuleitungen, Berechnung der Verstärkungsfaktoren für den Signalwandler, Test der Reglerstrecke usw.
